1990 – CANON 15,5 CM BISON

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Ci dessous une vidéo provenant d’un lien externe sur Armée suisse : vidéo officielle Source : youtube

Une Arme d’exception

Les commentaires ci-dessous sont tiré de l’ancien site de l’ASMEM:

Les limites pour les pièces d’artillerie imposées par la Conférence sur la sécurité et la coopération en Europe (CSCE) ne concernent pas l’artillerie de forteresse, considérée comme artillerie sédentaire de défense.

La canon d’artillerie de forteresse de 15,5 cm est entièrement fabriqué en Suisse par les Ateliers de construction fédéraux de Thoune.

Caratéristiques	Canon de 15,5 cm Bison
Année	1995
Mise en batterie	2,5 min.
Cadence de tir	5 coups en 25 secondes
Portée du tir	< 40 km
Coût d’un monobloc	277,2 millions CHF

Une unité de feu est composée de 2 monoblocs équipés chacun de 2 canons d’artillerie lourde de 15,5 cm.\

Organisation d’une unité de feu :

Deux monoblocs, distants de 500 mètres environ et situés dans un environnement de terrain différent, forment ce que l’on appelle une unité de feu.
Chaque monobloc dispose de deux canons.

Ces pièces, tout comme les LM 12 cm de forteresse 1959, ont été mises au rencart selon décision du chef du DDPS, le Conseiller fédéral Ueli Maurer, en mai 2011. Elles sont toujours soumis aux règles du maintien du secret et leurs données techniques ne sont pas publiables.

Sur le sujet, voir aussi Sorties archivées

Bison 3

Bison 4

gtsch_bisons-2-de-2-c6d24ab537

Bison tessinois

Bison 6

Bison

bison-au-tir-ef04efa4ea

Bison, Coup parti !

gtsch_bisons-1-de-2-372e9c64ee

Bison uranais

bison-intrieur-publication-en-italien-rip-2-3e265c2f1a

Bison, premières images 1

airolo-bisons-411a8a93ea

Bison uranais

gtsch-bison-dx-bb0042d224

gtsch-bison dxBison uranais

bison-intrieur-publication-en-italien-rip-fe84b76c3d

Bison, premières images 2

Bison 5

Bison 2

bison-intrieur-photo-foap-bl-art-dcdb684421

bison intrieur photo foap bl-artBison, photo FOAP bl/art

DAILLY-SAVATAN, LES POSITIONS (1892-1910)

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Emplacements des batteries de plus de 10.5 cm, état à la fin des constructions en 1910. Les canons de calibre inférieur (8.4 cm, 7.5 cm et 5.3 cm à tir rapide) ne sont pas mentionnés, de même que la Galerie du Scex réalisée de 1910 à 1914 dans la falaise de la rive gauche du Rhône.

Savatan-Dailly, cartes des positions 1892-1910 sur base carte Siegfried 1908

1891 OBUSIER 12 CM L13

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Certaines de ces pièces avaient été destinées à remplacer les mortiers-boules du Gothard, au Fort Bühl par exemple.

Caractéristiques*	Obusier 12 cm L13 1891 cuirassé
Longueur de la bouche à feu (en calibres)	1560 ( 13)
Rayures (nombre)	24
Rayures (pas progressif, pas final)	25
Fermeture	coin vertical
Obturation	douille
Poids du tube avec fermeture	500 kg
Poids du projectile	18 kg
Poids de la charge propulsive (poudre nitrocellulosique)	100 à 400 gr
V₀ à charge maximum	287 m/s
Portée max. sur l’horizontale	5900 m

* Tiré de « L’ARMEMENT DE L’ARTILLERIE DE FORTERESSE SUISSE DE 1885 À 1939 », Lt-col Jean de Montet, Edition @ASMEM 1984

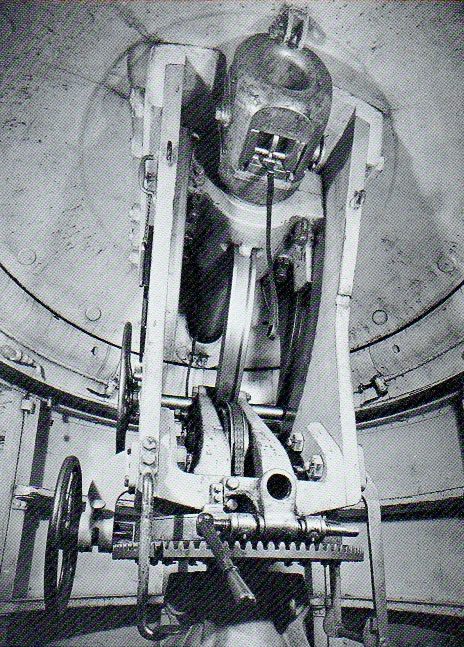

Obusier cuirassé 12 cm système Schumann - chambre de tir

Six de ces pièces ont été installée dans le secteur de Saint-Maurice à la fin du XIX^ème siècle, dans la période de construction 1892-1910 (voir carte) soit

5 à Savatan dont elles constituaient l’armenent principal
1 à Dailly/Aiguille

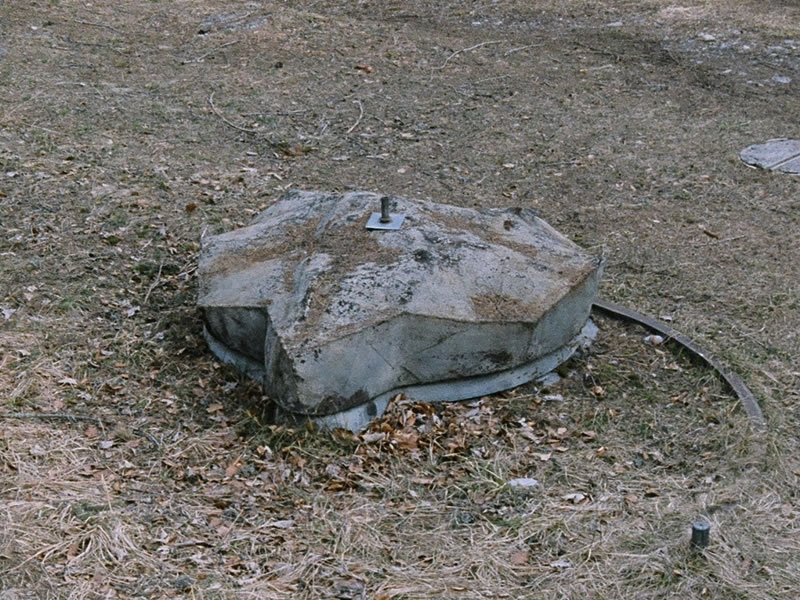

1959 LM FORTERESSE 12 CM

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Bien que mise au rancart (décison du Conseil fédéral de mai 2011), cette pièce est encore soumise aux conditions du maintien du secret. Les données techniques ne sont donc pas publiables.

Calibre: 12 cm
Portée: env. 8 km
Cadence de tir: env. 15 coups/min

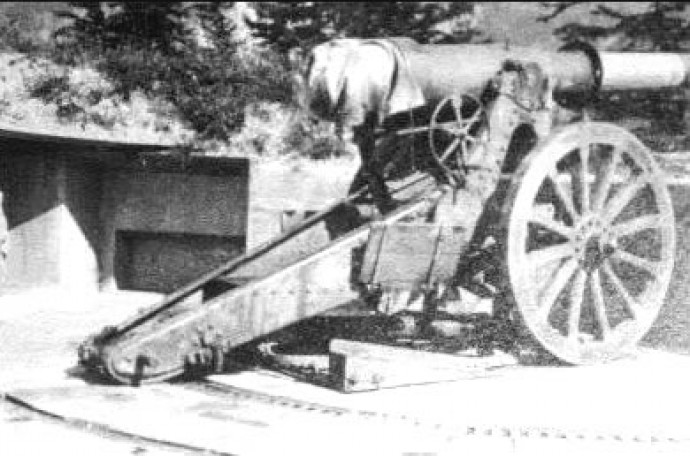

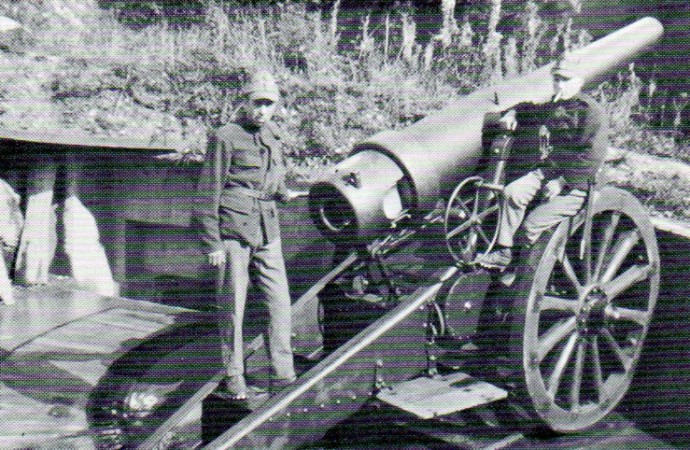

1877 CANON 15 CM FRETTÉ KRUPP

par Vacant | Déc 5, 2016 | Les Armes du Secteur

Seule pièce de son genre, le canon fretté de 15 cm 1877, dit « Le gros Fritz », était une pièce d’essais. A la fin de ceux-ci, il était prévu de l’installer au Gothard, mais il semble qu’à la suite d’une intervention du lt-col Dietler -alors chef de l’artillerie de St-Maurice-, il se retrouva à Dailly, plus précisément à l’Aiguille.

Caractéristiques*	Canon 15 cm fretté Krupp 1877
Longueur bouche à feu (en calibres)	3630 mm (24,3)
En calibres	24,3
Calibre	149,1 mm
Rayures (nombre)	36
Rayures (pas final	5964 mm
Poids bouche à feu	3000 kg
Poids en batterie	4807 kg
Poids du projectile	31,3 kg
Poids charge propulsive
V₀	483 m/s
Portée maximum	8500

* Caractéristiques tirées de « L’ARMEMENT DE L’ARTILLERIE DE FORTERESSE », Lt col Jean de Montet, Edition @ASMEM 1984.

Le gros Fritz après l'explosion de son âme en 1941

Le gros Fritz était encore en service comme pièce d’école lors de la mobilisation de 1939, en raison de sa précision, et pour utiliser un stock de munition devenu disponible après le déclassement des mortiers de 15 cm 1881. Un éclatement dans l’âme le détrusit en 1941, par miracle sans dommage pour ses servants.
